Características e usos de rolamentos de esferas de ranhura profunda, rolamentos de esferas de contato angular e rolamentos de esferas de empurrão

Rolamentos de esferas de ranhura profunda

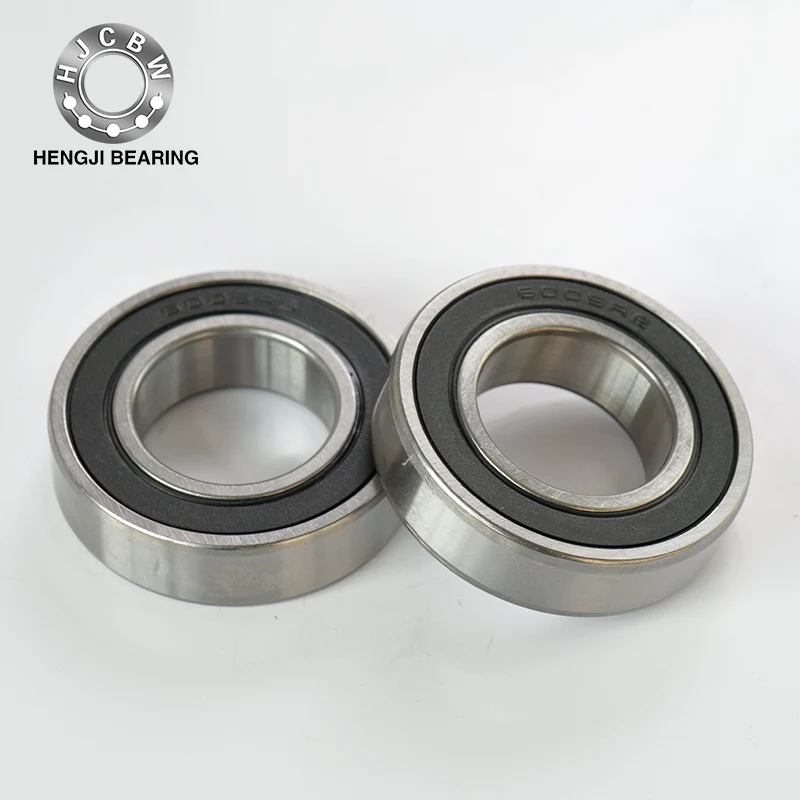

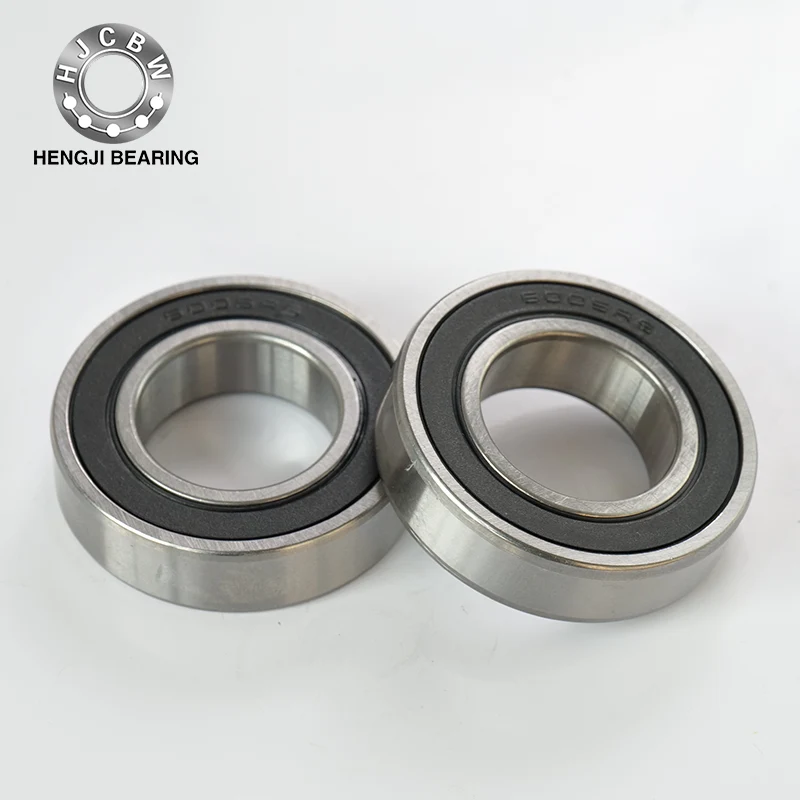

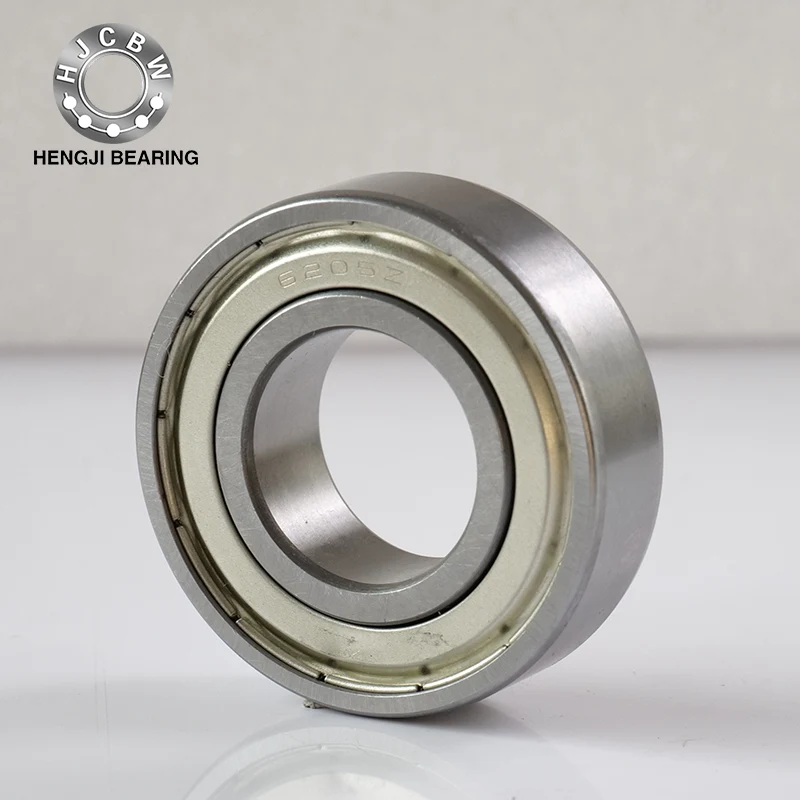

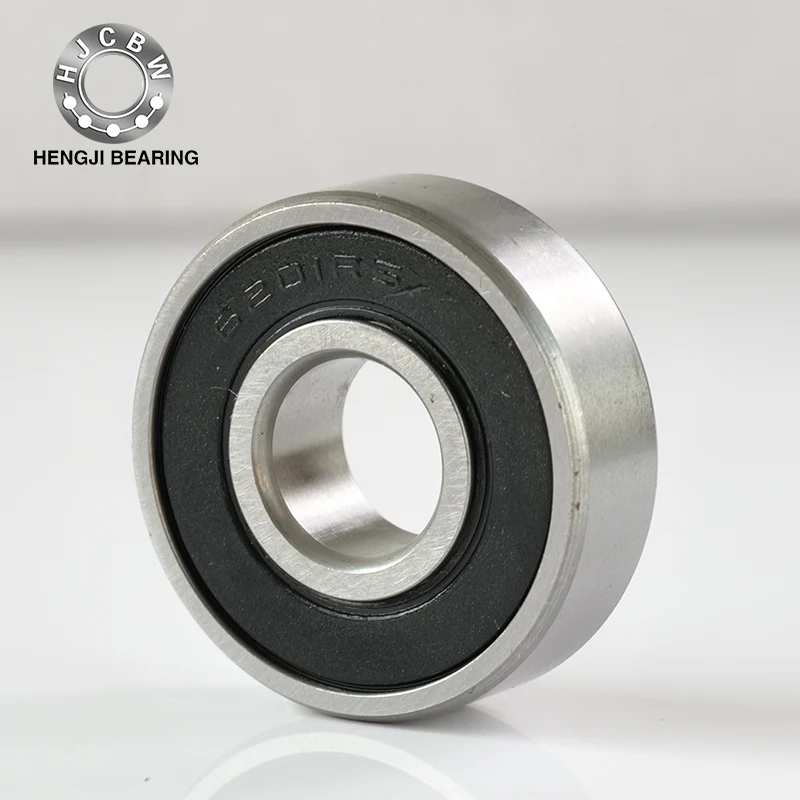

Características:Rolamentos de esferas de ranhura profundasão rolamentos representativos com uma ampla gama de usos. Eles podem suportar cargas radiais e cargas axiais bidirecionais e são adequadas para aplicações que requerem baixo ruído, rotação de alta velocidade e baixa vibração. Os rolamentos selados com tampas de poeira de aço ou vedações de borracha são pré-preenchidas com uma quantidade apropriada de graxa. Os rolamentos com anéis de retenção ou flanges nos anéis externos são fáceis de localizar axialmente e instalar no alojamento. As dimensões dos rolamentos de alta carga são as mesmas dos rolamentos padrão, mas há uma ranhura de enchimento nos anéis interno e externo, o que aumenta o número de bolas e a carga nominal.

Gaiolas principalmente aplicáveis: gaiolas de estampagem de aço (forma de onda, em forma de coroa ... linha única; em forma de S ... linha dupla), liga de cobre ou gaiolas cortadas de resina fenólica, gaiolas moldadas por resina sintética.

Principais usos: Automóveis: rodas traseiras, transmissões e componentes de dispositivo elétrico.

Elétrico: motores de uso geral, eletrodomésticos.

Outros: instrumentos, motores de combustão interna, máquinas de construção, veículos ferroviários, máquinas de carregamento e descarregamento, máquinas agrícolas, várias máquinas industriais.

Rolamentos de esferas de contato angular

Recursos: Existe um ângulo de contato entre o anel e a bola. Os ângulos de contato padrão são 15 °, 30 ° e 40 °. Quanto menor o ângulo de contato, mais propícia à rotação de alta velocidade. Quanto maior o ângulo de contato, maior a capacidade de carga axial. Os rolamentos de linha única podem suportar cargas radiais e cargas axiais unidirecionais. A combinação de banco de dados, a combinação de DF e os rolamentos de fila dupla podem suportar cargas radiais e cargas axiais bidirecionais. A combinação DT é adequada para ocasiões em que a carga axial unidirecional é grande e a carga nominal de um único rolamento é insuficiente. Os rolamentos do tipo ACh de alta velocidade têm um pequeno diâmetro da bola e um grande número de bolas. Eles são usados ​​principalmente em eixos de máquina -ferramenta. Os rolamentos de esfera de contato angular são adequados para rotação de alta e alta precisão. A estrutura é que dois rolamentos de esferas de contato angular de linha única combinadas na parte traseira compartilham os anéis interno e externo, que podem suportar cargas radiais e cargas axiais bidirecionais. Também existem tipos selados sem preencher rolamentos de sulcos.

Principalmente gaiolas aplicáveis: gaiolas de estampagem de placa de aço (em forma de tigela ... linha única; em forma de S, em forma de coroa ... linha dupla), liga de cobre ou gaiolas cortadas de resina fenólica, gaiolas formadas por resina sintética.

Principais usos: linha única: eixos de máquina-ferramenta, motores de alta frequência, turbinas a gás, separadores centrífugos, rodas dianteiras de carros pequenos, eixos diferenciais de pinhão.

Linha dupla: bombas de óleo, sopradores de raízes, compressores de ar, várias transmissões, bombas de injeção de combustível, máquinas de impressão.

Rolamentos de esferas de impulso

Recursos: Consiste em um anel de pista em forma de lavadora com uma pista, uma bola e uma montagem de gaiolas. O anel de pista que corresponde ao eixo é chamado de anel do eixo, e o anel de pista que corresponde à carcaça é chamado de anel de assento. Para rolamentos bidirecionais, o anel do meio é comparado ao eixo. O rolamento unidirecional pode suportar cargas axiais unidirecionais, e o rolamento bidirecional pode suportar cargas axiais de mão dupla (nenhuma pode suportar cargas radiais).

Principalmente gaiolas aplicáveis: gaiolas de estampagem de placa de aço, liga de cobre ou gaiolas de corte de resina fenólica, gaiolas formadas por resina sintética.

Usos principais: pinos de direção de automóveis, eixos de máquina -ferramenta.
