Quando um rolamento fora do padrão faz mais sentido do que uma peça de catálogo?

2025-11-10 0 Deixe-me uma mensagem

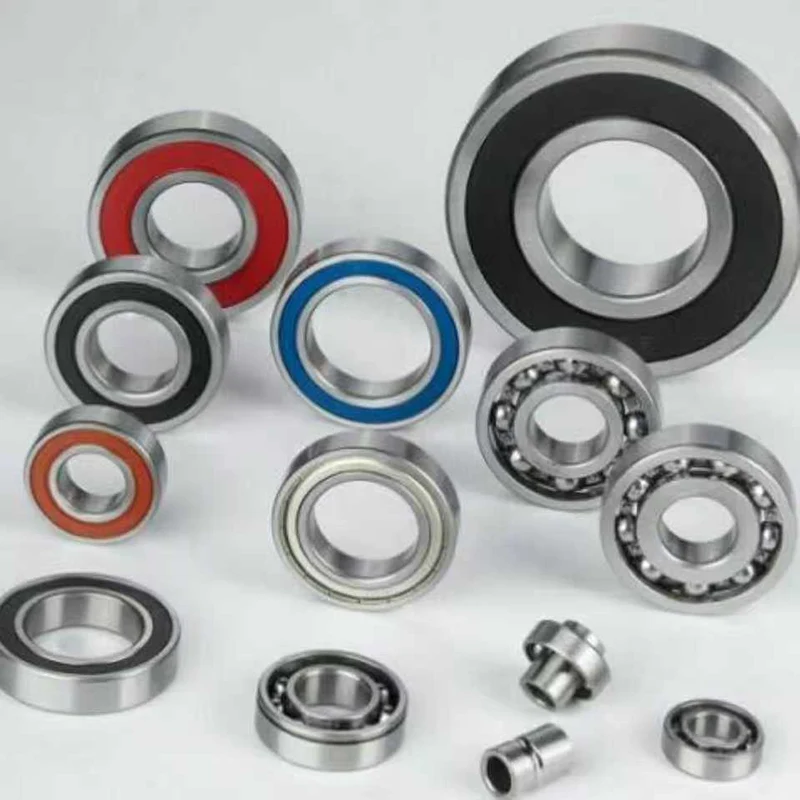

Encontro o mesmo momento em muitos projetos: o desenho está quase pronto, o equipamento de amostra está funcionando e uma peça padrão quase cabe, mas não exatamente. É quando um cuidadosamente especificadoRolamento fora do padrãodeixa de ser um luxo e passa a ser o caminho mais curto para o lançamento. Com o tempo, e depois de várias construções tranquilas com parceiros comoROLAMENTO HENGJI, aprendi como tornar a rota personalizada previsível, econômica e rápida o suficiente para prazos reais.

Quais problemas do dia a dia geralmente me levam a uma escolha fora do padrão?

Preciso de uma seção mais fina ou na altura do ombro que passe pela nervura da caixa sem retrabalhar o molde.
Os limites de ruído são rígidos e a vedação padrão se arrasta muito nas RPM desejadas.
A corrosão ou a lavagem matam o aço de catálogo, mas a cerâmica completa é um exagero para o orçamento.
A pré-carga axial precisa ser definida na fábrica para que minha equipe evite calços complicados na linha.
Devo combinar um flange, um chanfro fora do padrão e uma graxa especial para passar nos testes de resistência.

Quais movimentos de alavancas de design custam mais e como faço para negociá-los?

Quando planejo um personalizado, começo com as poucas alavancas que dominam o preço e o prazo de entrega. Acertar isso mantém todo o resto razoável.

Alavanca de design	Opções típicas	Impacto que eu realmente vejo
Geometria do anel	De seção fina, diâmetro externo flangeado, ranhura para anel elástico, ressalto personalizado	O tempo de usinagem aumenta rapidamente com canais profundos; flanges adicionam uma configuração, mas muitas vezes economizam custos de habitação
Elementos rolantes	Aço, cerâmica híbrida, cerâmica completa	O híbrido reduz o calor e o ruído em altas RPM; a cerâmica completa é um nicho e cara, mas imbatível em corrosivos
Tipo de vedação	Blindagens ZZ, vedação de contato RS, vedação de baixo arrasto RZ, labirinto	As vedações de contato protegem melhor, mas comem velocidade; vedações de baixo arrasto passam nos testes de ruído e mantêm a eficiência
Graxa	Uso geral, grau alimentício H1, poliureia de alta temperatura, baixo ruído	A graxa pode alterar o ruído em bandas inteiras de dB; H1 é obrigatório nas linhas de alimentos e cosméticos
Classe de tolerância	ISO P0–P5 ou ABEC 1–5	Classes mais restritas ajudam no esgotamento, mas aumentam o risco de sucata; Aperto apenas onde move os resultados dos testes
MOQ e tratamento térmico	Endurecimento em pequenos lotes versus lote	Testes de velocidade de pequenos MOQs; o endurecimento em lote reduz o custo unitário após o congelamento do DFM

Como especifico dimensões sem restringir excessivamente o fornecedor?

Eu travo apenas os ajustes que tocam meu empilhamento: ajuste ID, ajuste OD, altura do ombro, espessura do flange.
Declaro o desvio e a folga axial como números funcionais, e não mícrons gerais em todos os lugares.
Dou tolerâncias à caixa e ao eixo para que o fabricante do rolamento possa equilibrar o sistema.

Recurso	Tolerância prática eu solicito	Por que funciona
Furo de identificação	g6 ou mais apertado, se necessário, para pré-carga	Mantém o ajuste à pressão sem machucar a pista
DE	Padrão P0, a menos que o invólucro seja de plástico, então relaxe um pouco	Evita a fluência enquanto gerencia o crescimento térmico
Excentricidade do TIR	≤ 10–20 μm para tamanhos pequenos	Bom o suficiente para uma rotação silenciosa sem perseguir marcas de ferramentas
Jogo axial	Alvo 0–5 μm para montagens pré-carregadas	Dá rigidez sem calor em velocidade

Que materiais e revestimentos devo usar em ambientes difíceis?

440C/420 inoxidávelquando houver presença de produtos corrosivos de lavagem ou leves.
Cerâmica híbrida(bolas Si3N4) quando a velocidade e o baixo calor superam todo o resto.
Cerâmica completapara ácidos fortes, vácuo ou necessidades não magnéticas.
Anéis de aço revestidocom fosfato ou DLC se eu quiser tenacidade do aço com resistência extra ao desgaste.

Como as escolhas de vedação e lubrificação alteram a velocidade, o ruído e a vida útil?

As vedações de contato passam nos testes de IP e respingo, mas cortam as RPM superiores; Troco por vedações de baixo arrasto por produtos de consumo silenciosos.
As graxas com ajuste de ruído reduzem dB e passam nas verificações de som subjetivas em salas silenciosas.
As graxas de qualidade alimentar H1 mantêm os auditores satisfeitos; graxas para altas temperaturas sobrevivem aos testes de imersão em calor sem sangrar.

Como posso reduzir o risco da capacidade de fabricação e do prazo de entrega antes de me comprometer?

Envio um PDF simples com alguns pontos críticos destacados e um modelo STEP para verificações de interferências.
Peço primeiro uma rota proto e depois uma rota de produção para que o custo e o cronograma fiquem claros.
Solicito CPK em um ou dois recursos que realmente controlam minha aprovação/reprovação.

Estágio	O que eu peço	Por que economiza tempo
Protótipo	Lote pequeno com instalações de chão de fábrica	Comprova a geometria sem esperar pela ferramenta completa
Piloto	Pré-produção com tratamento térmico e graxa quase final	Reduz o risco de ruído e dados de vida
Rampa	Plano final de controle de processo e PPAP, se necessário	Bloqueia a repetibilidade antes da escala do pedido de compra

Onde surgem os custos ocultos e como posso evitá-los?

Retrabalhar as caixas para ajustar uma peça padrão custa mais do que adicionar um flange ao rolamento desde o início.
Tolerâncias muito apertadas aumentam a sucata; Eu aperto apenas onde meus dados de teste exigem.
Graxa errada provoca retestes; Eu combino a graxa com a temperatura, velocidade e alvos acústicos antecipadamente.
Mudanças tardias na vedação ondulam através de ruído e torque; Eu congelo o tipo de vedação antes do piloto funcionar.

Que lista de verificação rápida me ajuda a informar rapidamente um fornecedor?

Ciclo de trabalho e RPM superior
Cargas radiais e axiais com fator de segurança
Temperatura ambiente e de pico, produtos químicos ou detalhes de lavagem
Ruído alvo ou janela de torque e método de teste
Ajustes críticos e folga axial permitida
MOQ esperado, faixa de preço alvo, prazo de entrega desejado

Por que escolhi um caminho fora do padrão nesses cenários curtos?

Aparelho de consumo— Uma vedação RZ de baixo arrasto e uma graxa com ajuste de ruído fizeram o motor parecer “premium” sem aumentar o BOM em outro lugar.
Linha de embalagens de alimentos— Anéis inoxidáveis, graxa H1 e um flange evitaram uma revisão dispendiosa do alojamento e foram aprovados na auditoria.
Junta robótica compacta— Perfil de seção fina com pré-carga de fábrica proporciona rigidez sem calços volumosos.

Como podemos conversar sobre os próximos passos?

Se o seu desenho parece “quase certo”, mas o último milímetro não coopera, um ajuste focado e fora do padrão pode resgatar o cronograma sem aumentar os custos. Compartilhe suas principais restrições e eu irei mapeá-las para uma especificação de rolamento edificável e testável e elaborarei um plano piloto. Se você quiser amostras, preços ou uma revisão rápida do DFM, por favorContate-nosedeixe uma consultacom sua carga, velocidade, ambiente e prazo de entrega alvo. Vamos resolver o ajuste, o ruído e a vida de uma só vez - estenda a mão eContate-noshoje.
